隧道扒渣機
在隧道工程施工中,無論是平巷還是斜井出渣,都具有出渣時間長、運渣難度大、安全隱患多的特點,這些往往制約著整個工程的進度。如何使隧道平巷斜井經濟安全穩定的施工?永力通公司根據隧道工程實際,結合正井和反井出渣的特點,特研發升級新型隧道扒渣機,整機具有以下特點:
一、根據隧道施工的土石方量,選擇相應的型號,結合自卸車輛,能加快工程進度,降低施工成本,和提高工效。
二、整機采用全液壓操作,關鍵部位全部由一流供應商提提供,配備新型CBJ-F543-ALP主泵,擴大閥芯的控制域,大大改善了整機的微動性能,反應敏捷。操控隨心,彰顯高效之“敏”。
三、挖斗采用低阻力斗型設計,配備四枚增強切入錳鋼巖石型挖齒,在挖掘作業時,流線好,阻力小,裝料快,裝料滿。
四、外置式油箱,油箱容量8L,,一次型鍛壓成型,全封閉設計,杜絕隧道內的石料或粉塵混入液壓系統,而且在隧洞內更換液壓油或維修都十分方便。
五、整機加裝了防護系統,底盤加裝防護罩,電機與齒輪泵均使用密封設計。同時底盤連接銷采用了強負荷設計,確保使用中不會出現扭轉變形的情況。
主要參數
裝載能力m3/h |
≤80 |
|
整機質量kg |
3150±5% |
|
軸(橋)距mm |
1550 |
|
軌(輪)距mm |
1530/1470 |
|
最小轉彎半徑m |
≤5 |
|
最小離地間隙 mm |
≥190 |
|
挖掘?qū)挾?span lang="EN-US" style="margin: 0px;"> mm |
≥3200 |
|
挖掘深度 mm |
≤540 |
|
挖掘高度 mm |
≥2200 |
|
挖取距離( 離鏟口)mm |
≥1650 |
|
卸載高度 mm |
≥1700可訂做 |
|
卸載距離 mm |
≥1700可訂做 |
|
適應爬坡坡度(°) |
≤15(硬地面) |
|
輸送帶速度 m/s |
0.8±5% |
|
440V高原電機總功率 Kw |
18.5+5.5 |
|
主電機功率 Kw |
18.5 |
|
單缸高原柴油機功率 |
27 Kw≈40Ph |
|
電滾筒功率 Kw |
5.5 |
|
風扇功率 Kw |
- |
|
行走速度 電機/柴油機 m/s |
0.65/0.39 |
|
額定工作壓力 Mpa |
12 |
|
安全閥開啟壓力 Mpa |
12.5 |
|
電器絕緣 |
三相 MΩ |
>1.5 |
相間 MΩ |
>1.5 |
|

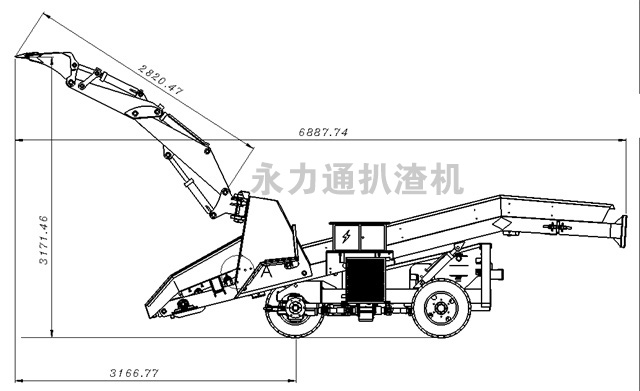

外形尺寸 |
長 mm |
6000±50 |
寬 mm |
1750±50 |
|
高 mm |
1800±50 |
|
適用斷面 m2 |
2.4×2.4 |
